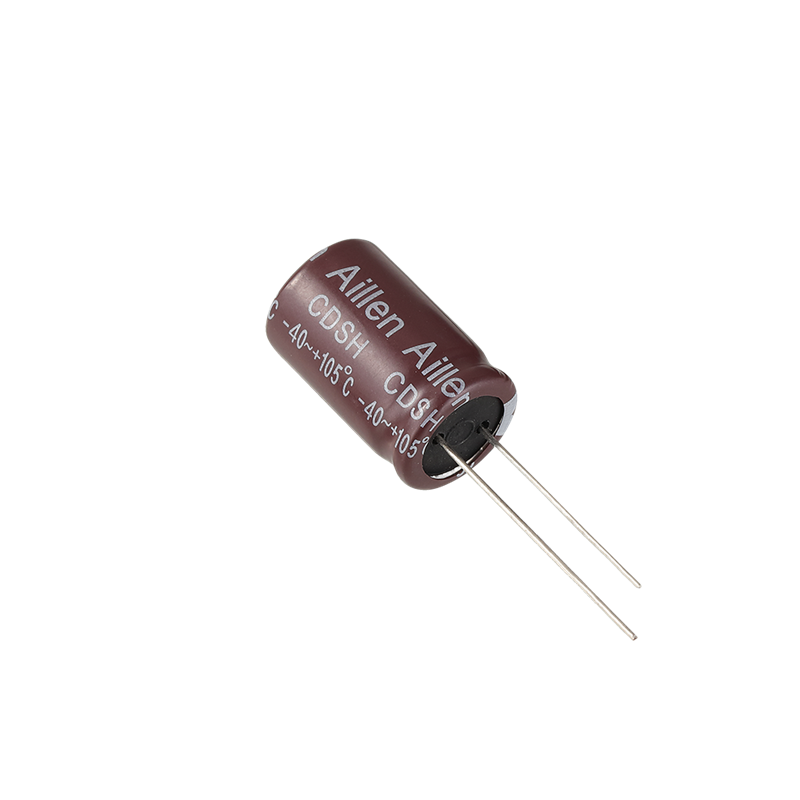

CDSH Plug-in aluminium elektrolytische condensator
Vijf voordelen van producten
- Het is geschikt voor hoogfrequente circuits zoals LED-lus, schakelende voeding, hoofdbord (spanningsregelmodule) circuit en frequentiegerelateerd circuit, zoals mobiele telefoon, radio en tv, zoals mobiele telefoon, radio en tv.
- De capaciteit per volume-eenheid is zeer groot, tientallen tot honderden keren groter dan andere soorten condensatoren
- Hoogwaardige elektrostatische capaciteit kan worden verkregen
- Elektrolytische condensatoren in aluminium hebben het kenmerk van zelfherstel in het werkproces.
- de maximale gelijkstroomspanning die een condensator kan weerstaan wanneer deze gedurende een lange periode betrouwbaar binnen het gespecificeerde bedrijfstemperatuurbereik werkt. In een wisselstroomcircuit moet worden opgemerkt dat de maximale waarde van wisselstroomspanning niet hoger mag zijn dan de gelijkspanning van de condensator. Veelgebruikte werkspanning van de vaste condensator is 6.3V, 10V, 16V, 25V, 50V, 63V, 100V, 200V, 250V, 400V, 450V, 475V, 500V, 600V, 630V. 2. De werkelijke spanning die een condensator in een circuit moet weerstaan, kan zijn spanningswaarde niet overschrijden. In het filtercircuit mag de spanningsweerstandswaarde van de condensator niet minder zijn dan 1,42 keer RMS of ac. Een ander probleem om op te letten is de bedrijfsspanningsmarge, in het algemeen meer dan 15%. 3. De nominale spanning van de condensator heeft meer marge, die de interne weerstand kan verminderen, de lekstroom kan verminderen, de verlieshoek kan verminderen en de levensduur kan verlengen. Hoewel er wordt gezegd dat de werkspanning van 48V geen probleem zal zijn als 50V aluminium elektrolytische condensator voor een korte tijd wordt gebruikt, kan de levensduur worden verkort als deze gedurende lange tijd wordt gebruikt.
Productdetails
Belangrijkste specificaties / speciale kenmerken:
Spanning: 6,3 tot 450V
Capaciteitsverandering: ± 20% van de initiële meetwaarde
Dissipatiefactor: ≤200% van de aanvankelijke gespecificeerde waarde
Lekstroom: ≤ aanvankelijke gespecificeerde waarde
Capaciteitstolerantie: ± 20% bij 120Hz, 20 ° C
Lekstroom: I 3 vierkantswortel-CV (κA) (maximaal) (na vijf minuten)
Laadlevensduur (na toepassing van de nominale spanning gedurende 2000 uur bij 85 ° C)
Bedrijfstemperatuurbereik:
-40 tot 85 ° C (WV ≤350)
-25 tot 85 ° C (WV > 350)
Houdbaarheid (bij 85 ° C): na 1000 uur onbelast testen en lekstroom
Referentiestandaard: JIS C-5141
Van toepassing op alle soorten elektronische circuits en voedingen
